Палубное оборудование

Понятие судового палубного оборудования подразумевает под собой достаточно широкой ассортимент различных изделий, начиная от канатов и цепей и заканчивая шлюпками. Наше предприятие производит лишь очень небольшую часть этого ассортимента, но с очень высоким качеством.

В перечень производимой нами продукции входят в частности крышки судовых сходных люков и крышки судовых световых люков. Вся продукция выпускается в соответствии с государственными стандартами и ТУ.

Для выпуска крышек судовых сходных люков применяется ГОСТ 25309-94

Стандарт устанавливает два типа крышек в зависимости от проницаемости:

  • I — брызгонепроницаемые стальные (Ст);
  • II — водогазонепроницаемые стальные (Ст) и из алюминиево-магниевого сплава (АМг).

В зависимости от способа задраивания крышки типа II изготовляют трех видов:

  • E — крышки, задраивание которых осуществляется снаружи и изнутри ручками;
  • F — крышки, задраивание которых осуществляется снаружи барашковыми задрайками;
  • G — крышки, задраивание которых осуществляется снаружи ключом и изнутри — ручкой.

Крышки вида E в зависимости от конструкции полотна и вида задраивания изготовляют трех исполнений:

  • Eш — крышки, имеющие полотно с выштамповкой, а задраивание — индивидуально-клиновое;
  • Еп.р — крышки, имеющие плоское полотно, а задраивание — рычажное;
  • Еп.и — крышки, имеющие плоское полотно, а задраивание — индивидуально-клиновое.

Крышки вида F, в зависимости от конструкции полотна, изготовляют двух исполнений:

  • Fш — крышки, имеющие полотно с выштамповкой;
  • Fп — крышки, имеющие плоское полотно.

Для выпуска крышек судовых световых люков применяется ГОСТ 25310-94

Стандарт устанавливает два типа крышек в зависимости от способа задраивания:

  • А — с барашковыми задрайками;
  • Б — с клиновыми задрайками.

1 — полотно; 2 — комингс; 3 — стопор; 4 — скоба; 5 — прокладка; 6 — иллюминатор,
7
 — предохранительный щиток; 8 — петля; 9 — барашковая задрайка; 10 — обушок для замка

Рисунок 1 — Крышка типа А

Размеры в свету 600 мм х 900 мм

Размеры в свету 900 мм х 900 мм

Размеры в свету 900 мм х 1200 мм

Рисунок 2 — Схемы расположения иллюминаторов, задраек и петель на крышках типа А

1 — полотно; 2 — комингс; 3 — клиновая задрайка; 4 — стопор; 5 — прокладка;
6 — предохранительный щиток; 7 — иллюминатор; 8 — петля; 9 — обушок для замка

Рисунок 3 — Крышка типа Б

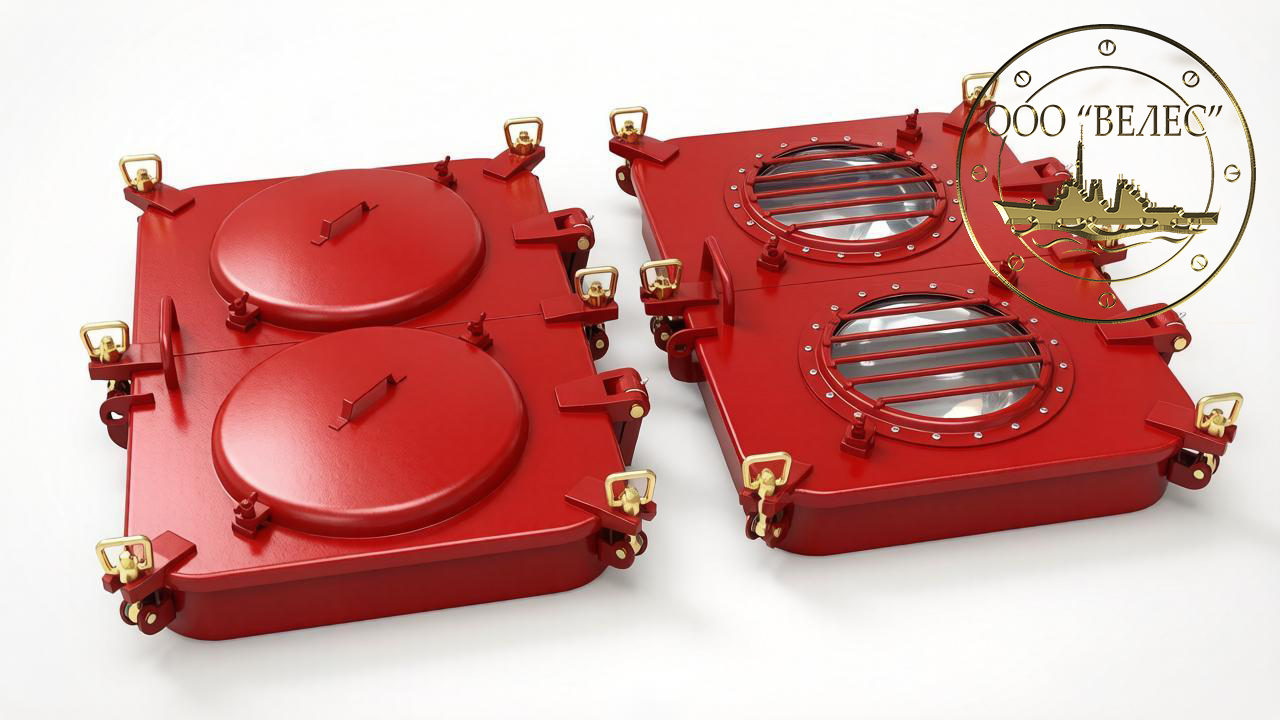

В настоящее время мы изготовляем только стальные крышки: судовых сходных люков типа II Fп и судовых световых люков типа А.
Крышки остальных типов планируются к производству после модернизации оборудования
.

Ознакомиться с полным перечнем выпускаемых нами крышек можно в каталоге.
