Иллюминаторы судовые универсальные
Исторически наиболее распространённая круглая форма иллюминатора вызвана тем, что круглое отверстие меньше ослабляет конструкцию, в которой оно проделано, а также большей технологической простотой изготовления круглых деталей (ранее рамы иллюминаторов изготавливались из литых латунных заготовок обработкой на токарных станках). В настоящее время широко распространены и прямоугольные иллюминаторы. Иллюминатор как правило герметичен (водонепроницаем). Для защиты во время сильного волнения иллюминатор часто имеет металлическую штормовую крышку, или на него может крепиться съёмный щиток.
Варианты конструкции корабельного иллюминатора включают:
- открывающиеся и неоткрывающиеся (глухие) иллюминаторы с остеклением;
- иллюминаторы с металлической крышкой;
- иллюминаторы с круглым стеклом, приводимым во вращение электродвигателем для очистки от воды;
- иллюминаторы с подогревом для очистки от снега и льда.
Круглые бортовые иллюминаторы в зависимости от выдерживаемого расчетного давления подразделяются на три типа:
- А — тяжелые;
- В — нормальные;
- О — облегченные (только для катеров).
|
Вид иллюминатора |
Исполнение |
Условное обозначение исполнения с учетом способа крепления |
||
|
Наличие штормовой крышки |
Наличие ограждения |
Сваркой (W) |
||
|
Бортовой |
Створчатый |
Со штормовой крышкой (S) |
— |
SW |
|
Без штормовой крышки (LR)* |
LRW |
|||
|
Глухой (N) |
Со штормовой крышкой (S) |
NW |
||
|
Универсальный (U) |
— |
С ограждением (О) |
— |
|
|
Без ограждения (Р) |
||||
|
* — только для иллюминаторов типа В. Примечание – На универсальные и бортовые створчатые иллюминаторы без штормовой крышки могут быть установлены затемнительные и предохранительные щитки. Необходимость поставки щитков должна оговариваться заказчиком в договоре на поставку иллюминаторов |
||||

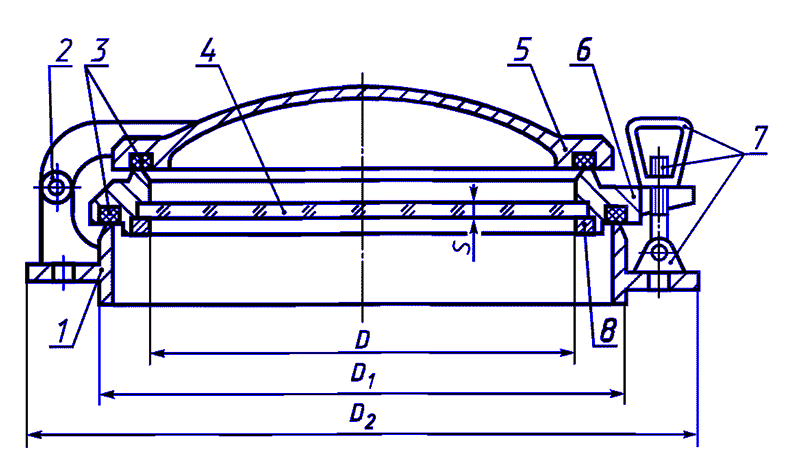

Рис. 1 — Бортовые створчатые иллюминаторы, типы А и В, исполнение SB (со штормовой крышкой, крепление болтами).
1 — корпус; 2 — ось петли; 3 — уплотнительная прокладка; 4 — стекло; 5 — штормовая крышка; 6 — рама;
7 — задрайка (откидной болт, гайка-барашек, ось); 8 — резьбовое кольцо для крепления стекла
Номинальные размеры иллюминаторов соответствуют данным таблицы размеров
|
Номинальный размер иллюминатора, мм. |
||||
|
Бортовой |
Универсальный |
|||
|
Тип А |
Тип В |
|||
|
Створчатый |
Глухой |
Створчатый |
Глухой |
|
|
250 |
200 |
200 |
200 |
200 |
|
300 |
250 |
250 |
250 |
250 |
|
350 |
300 |
300 |
300 |
300 |
|
– |
350 |
350 |
– |
– |
|
– |
– |
400 |
– |
– |
|
– |
– |
450 |
– |
– |
|
Примечание – За номинальный размер иллюминатора принят диаметр иллюминатора в свету (D). |
||||

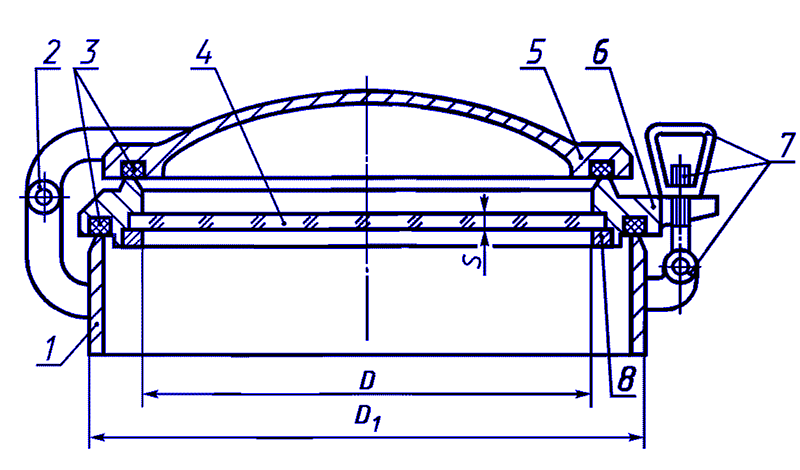

Рис. 2 — Бортовые створчатые иллюминаторы, типы А и В, исполнение SW (со штормовой крышкой, крепление сваркой).
1 — корпус; 2 — ось петли; 3 — уплотнительная прокладка; 4 — стекло; 5 — штормовая крышка; 6 — рама;
7 — задрайка (откидной болт, гайка-барашек, ось); 8 — резьбовое кольцо для крепления стекла

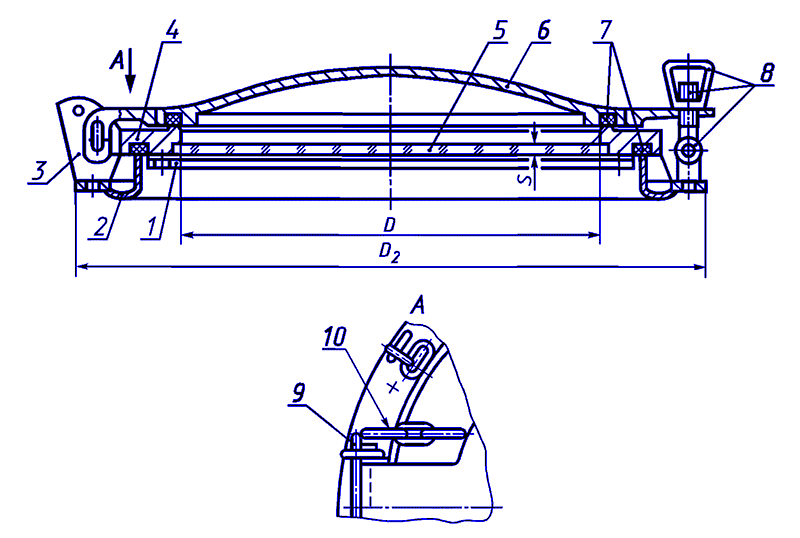

Рис. 3 — Бортовой стальной створчатый иллюминатор типа О со штормовой крышкой.
1 — кольцо на винтах для крепления стекла; 2 — корпус; 3 — петля; 4 — рама; 5 — стекло; 6 — штормовая крышка;
7 — уплотнительная прокладка; 8 — задрайка (откидной болт, гайка-барашек, ось); 9 — закладной штырь; 10 — цепочка

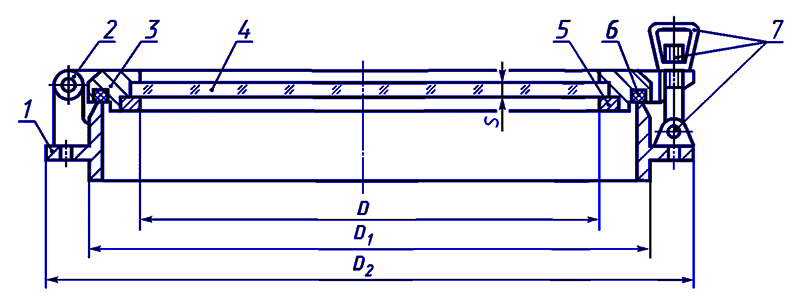

Рис. 4. — Бортовой створчатый иллюминатор, исполнение LRB
1 — корпус; 2 — петля; 3 — рама; 4 — стекло; 5 — резьбовое кольцо для крепления стекла; 6 — уплотнительная прокладка;
7 — задрайка (откидной болт, гайка-барашек, ось)

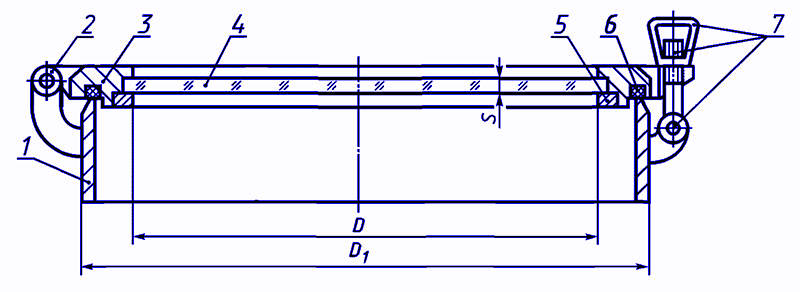

Рис. 5 — Бортовой створчатый иллюминатор, исполнение LRW
1 — корпус; 2 — петля; 3 — рама; 4 — стекло; 5 — резьбовое кольцо для крепления стекла; 6 — уплотнительная прокладка;
7 — задрайка (откидной болт, гайка-барашек, ось)

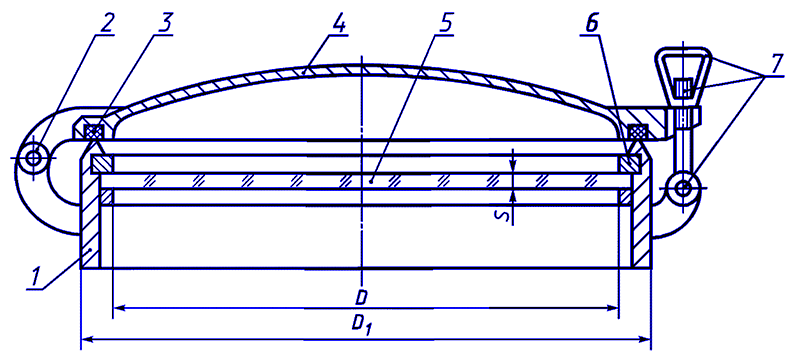

Рис. 6 — Бортовой глухой иллюминатор, исполнение NW
1 — корпус; 2 — петля; 3 — уплотнительная прокладка; 4 — штормовая крышка; 5 — стекло;
6 — резьбовое кольцо для крепления стекла; 7 — задрайка (откидной болт, гайка-барашек, ось)

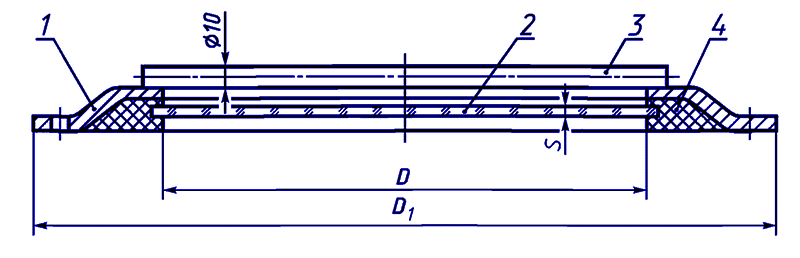

Рис. 7 — Универсальный иллюминатор, исполнение UOB
1 — корпус; 2 — стекло; 3 — пруток; 4 — герметизирующий материал

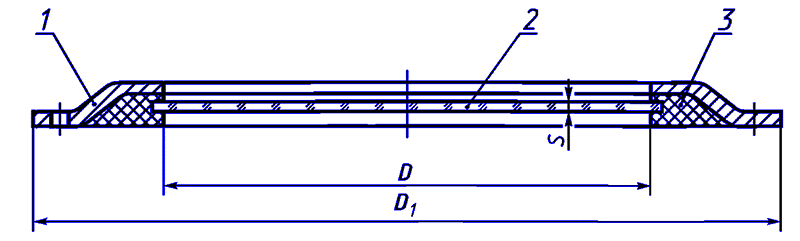

Рис. 8 — Универсальный иллюминатор, исполнение UPB
